電-空式温度調節弁

PID制御の高精度な温度調節弁
センサ(白金測温抵抗体)からの抵抗値を受けて､出力信号(電気)を空気信号に変換して空気で弁を駆動させる温度調節弁です。

【商品特長】

  • PID制御によるシビアな温度制御が可能
  • 既に温度制御システムを設計・設置されていても、 信号圧力・作動圧力があれば本体駆動部供給可能
  • 緊急時など外部レバーにより自動機構を 解除､手動で弁を任意の位置に固定できる
  • 配管から外さずにメンテナンスが可能
商品カタログDL

温調弁システムの構成※オプション

温調弁システムの構成

仕 様

電源電圧 AC100-220V電源（指定下さい）
50/60Hz（共用）
空気圧 エア源：0.3～0.99MPa
作動圧：0.3～0.5MPa
信号圧：0.02～0.1MPa
入力 測温抵抗体（PT-100）
調整流体 清水、油、（海水）
制御方式 2自由度PIDオートチューニング付（オプション）
弁本体 JIS5K　鋳鉄製（FC材）　CAC406（BC-6）
周囲温度 0度～50度（コントロールボックス）
流体温度 0度～100度
安全機構 エレクトロレス時C側ポート開（標準装備）
口径 40
A		 50
A		 65
A		 80
A		 100
A		 125
A		 150
A		 200
A		 250
A		 300
A		 350
A

標準配管例

セントラルクーラー配管例 セントラルクーラー配管例

他の温度調節弁

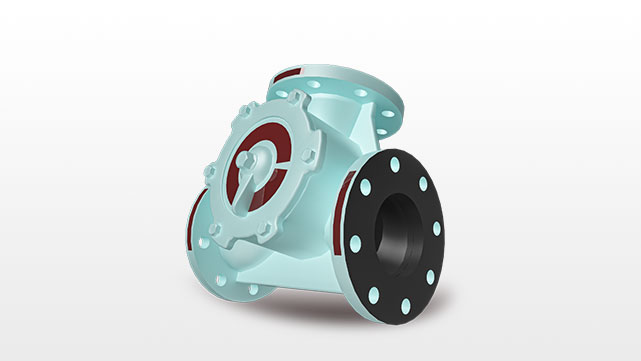

ワックス式温度調節弁

環境性能の高い自立型温度調節弁

詳しく見る

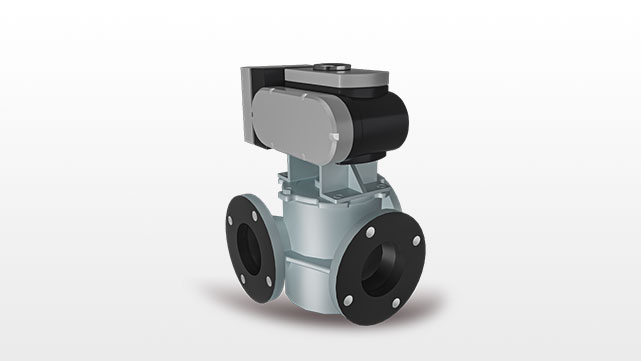

電子サーボ式温度調節弁

PID制御の高精度な温度調節弁。出力信号(電流)をサーボモータに入力して弁を駆動させる温度調節弁です

詳しく見る

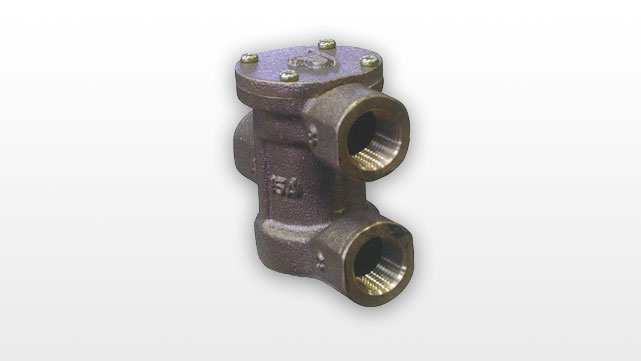

ワックス式小型温度調節弁

軽量・コンパクトな自立型温度調節弁

詳しく見る

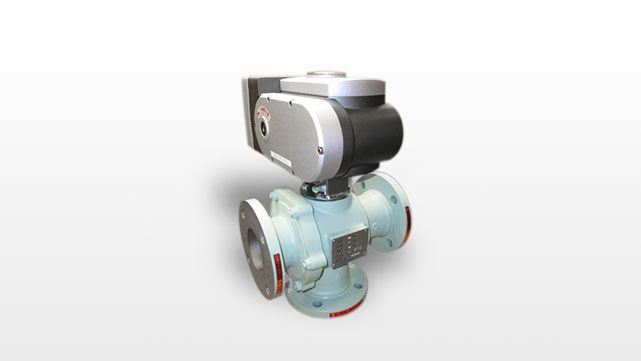

電子サーボ式温度調節弁　
